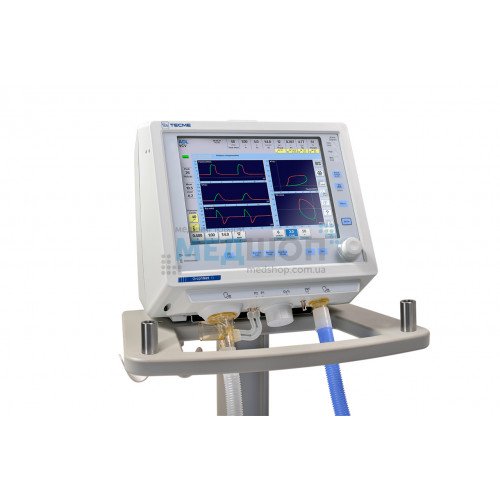

Аппарат для искусственной вентиляции легких Neumovent GraphNet ts

Управление и установки

ДО

20 - 2500 мл (ДО с опцией для новорожд.: 5 - 2500 мл)

Минутный объем

1 - 50 л/мин

Инспираторный поток

0.2 - 180 л/мин

Постоянный поток

2 - 40 л/мин

Форма кривой потока

- VCV: прямоугольная и нисходящая

- PCV и PSV: нисходящая

Ограничение давл. (PCV)

2 - 100 см Н₂О

Клапан ограничения давл.

До 120 см Н₂О

Поддержка давлением (PSV)

0 - 100 см Н₂О

Скорость нарастания давл.

Задается пользователем

ПДКВ/СДППД (PEEP/CPAP)

0 - 50 см Н₂О

Время вдоха

0.1 - 3 сек; APRV - до 30 с.

Частота дыхания

1 - 150 д/мин

Соотношение Вдох/Выдох

5:1 - 1:599

Чувствительность триггера вдоха

- По давлению: -0.5 - -20 см Н₂О от ПДКВ

- По потоку: 0.2 - 15 л/мин

Чувствительность экспираторн. триггера (PSV)

5 - 80% от пикового инспираторного потока

Дополнительные установки

Вздох [VCV]

- Кол-во в час: 5, 10, 15 или 20

- Кол-во подряд: 1, 2 или 3

- ДО: +30 – 100% к заданному ДО

- Максимальное давление: 10 – 100 см H₂O

Ручной вдох

Один вдох

Пауза на вдохе – Плато [VCV]

0 – 2.0 сек

Задержка на Вдохе/Выдохе

Ручной контроль

FiO₂

0.21 – 1.0

Режим санации [% O₂]

Авторежим с контролем концентрации О₂

Аэрозольный распылитель

Вкл./Выкл. Авторежим (30 мин. работы)

Режим ожидания [Stand-by]

Последние установки сохраняются

Режим транспортировки

Пневмопитание от сжатого кислорода

Дополнительные настройки

Апнойная ИВЛ

Задается пользователем

Компенсация утечек в дыхат.контуре

- Инвазивная ИВЛ: до 15 л/мин

- Неинвазивная ИВЛ: до 50 л/мин

Компенсация ДО с учетом комплайнса дыхат.контура

Компенсация ДО с учетом температуры и влажности дыхательной смеси

Высотная компенсация ДО

Компенсация резистентности эндотрахеальной трубки

Расчет ДО по идеальной массе тела

Контроль громкости звуковых тревог

Мониторируемые параметры

Пиковый поток

Давление в дыхательных путях: пиковое, плато, среднее, ПДКВ

Время вдоха, выдоха, и I:E соотношение

Частота дыхание: аппаратная и спонтанная

Выдыхаемый ДО и МОД принудительный и спонтанного дыхания

Концентрация кислорода (FiO₂)

Графический дисплей

Отображение графиков давления, объема и потока; петель давление-поток, давление-объем, поток-объем; графики тенденций ДО, МОД, ЧД, пикового и базового давления, пикового потока и динамического комплайнса за последний 72 часа

Автомасштабирование графиков и петель

Фиксация графиков, вывод на принтер или сохранение в компьютере

Комплекс респираторной механики

Авто-ПДКВ [Auto-PEEP]

Статический и динамический комплайнс

Инспираторная и экспираторная резистентность

Экспираторная ЖЕЛ

Р_0.1

Точки изгиба петли давление-объем [P/V_flex]

Максимальное инспираторное давление [Pi_max] спонтанного вдоха

Остаточный объем легких

Тревоги*

Высокие и низкие показатели давления на вдохе, ДО, МОД и FiO₂

Низкое давление одного или обоих газов на входе

Низкий уровень заряда аккумулятора

Постоянно высокое давление ПДКВ

Технические неполадки

Отсоединение маски

Низкая концентрация кислорода (ниже 18%)

Отсутствие напряжения в сети

Апноэ

Большая утечка в контуре при неинвазивной вентиляции

Поломка охлаждающего фена

Высокая частота дыханий

Снижение давления ПДКВ [PEEP]

Высокая и низкая концентрация CO₂

Отключение тревог

30 – 60 сек.

* Звуковые или световые с одновременным выводом сообщений на дисплей; тревоги разделены на три уровня важности. Каждое событие записано и сохранено с указанием данных и времени.

Требования к электропитанию

Кислород

3.5 – 7.0 bar/атм. (50 – 100 psi)

Воздух

3.5 – 7.0 bar/атм. (50 – 100 psi)

Требования к электропитанию

Переменный ток

100 – 240 V/ 50 – 60 Гц

Постоянный ток

10.8 V/ 4.4 А встроенный аккумулятор – 2 ч работы
